5G基站芯片影像測量儀檢測方案

隨著社會的進步，科技的發展，萬物互聯的時代即將到來。智能家居、5G救護車、遠程手術、無人機滅火彈…曾經是遙不可及的事物即將成為我們現實生活的點點滴滴，這一切都源于5G網絡技術的成熟與應用；大量基站的布局，無數控制芯片的投入使用，基站芯片需求逐步爆發。

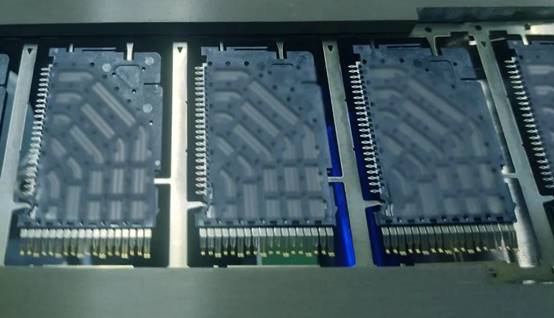

芯片是基站的核心部分，主要完成基帶信號與射頻無線信號的轉換，芯片尺寸及缺陷嚴重影響產品的可靠性，不合格的芯片無法滿足裝配及性能要求。

1、檢測難點

基站芯片易變形，特征尺寸多，精度重復性要求高，表面缺陷多種多樣。使用傳統影像儀檢測，自動程序運行困難，單件節拍高達1200秒，數據重復0.02mm，無法滿足大規模量產的高重復性及高節拍檢測需求。

2、高效定制化方案

思瑞測量高效率高可靠性的5G基站芯片檢測專機，采用超高像素的遠心鏡頭，藍色背光的視覺系統,使整個芯片處于鏡頭的視場內,單件檢測時間僅2秒，效率提升了約600倍，重復性達0.006mm，快速響應客戶需求，還可以輸出特殊統計報告。

影像測量儀專機多項亮點功能

1、全自動檢測

影像測量儀專機方案制定了由高精度導軌、伺服電機、棘輪、進收料盤組成的傳動系統，保證檢測過程全自運行。

2、清潔產品功能

芯片在生產環節上容易粘上異物，影響數據準確性，通過在系統中設置毛刷用于清潔產品，使產品在檢測前處于干凈的狀態。

3、除靜電功能:

靜電吸附灰塵，影響產品功能和壽命；設置靜電棒,使產品在檢測前去除靜電。

4、表面缺陷識別功能

方案開發出針對表面缺陷的算法代碼，準確判斷出各種表面缺陷。

5、自動判斷并去除不合格產品

自動判斷并去除不合格產品功能，開發制定控制軟件及切除機構，實現自動切除不合格品。

影像測量儀定制機是根據客戶要求生產的一款具有較強靈活性，高精度，高效率，高可靠性的測量系統，有效應對5G基站芯片全尺寸檢測效率低下,檢測頻率跟不上生產頻率的困境, 使5G基站芯片檢測效率提升數倍，為生產賦能,嚴格把控良品率，提高企業競爭優勢。

對于一些需批量生產檢測的產品，通用檢測設備不能檢測或是檢測不準，或是對效率有較高要求及有特殊要求的一些項目。思瑞測量憑借強大的為客戶量身定做的能力，可根據客戶需求設計符合客戶要求的解決方案。
