三坐標模具測量培訓筆記分享（下）

上篇文章我們已經了解了如何選擇三坐標測頭傳感器和測針，本篇文章將帶您繼續探討三坐標安全移動方式的選擇及三坐標數量點的分布。

1、安全移動方式的選擇

PC-DMIS   提供了2種快捷方便的安全移動方式供客戶選擇：

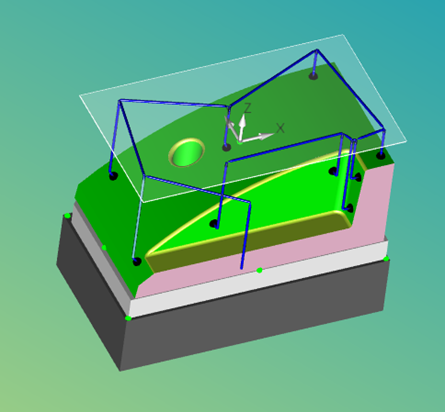

1.安全平面

安全平面是在指定坐標軸的指定高度上創建了一個平面區域，三坐標測量?jī)x測頭要從一個特征移動到另一個特征必須在該指定平面上移動。使用安全平面可減少需定義的中間移動點，因而能減少編程時間。

2.安全空間

設置Clearance Cube（安全空間），設定并激活Clearance Cube以后，可以在圖形顯示窗口中查看到類似一個盒子的物體包裹著整個檢測零件，程序在執行測量任一元素時必須先運行到Clearance Cube指定值，再進行測量。

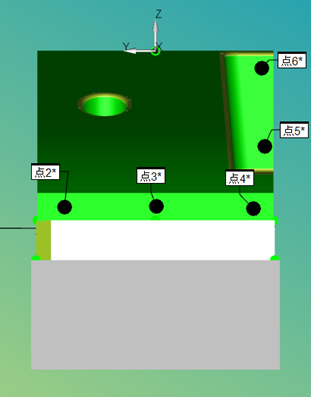

2、三坐標測量點的數量及分布

編程過程中，測點的路徑選擇要規律、測頭方向一致的區域測量，減少測頭頻繁轉換 ，測頭運動的軌跡應最短。

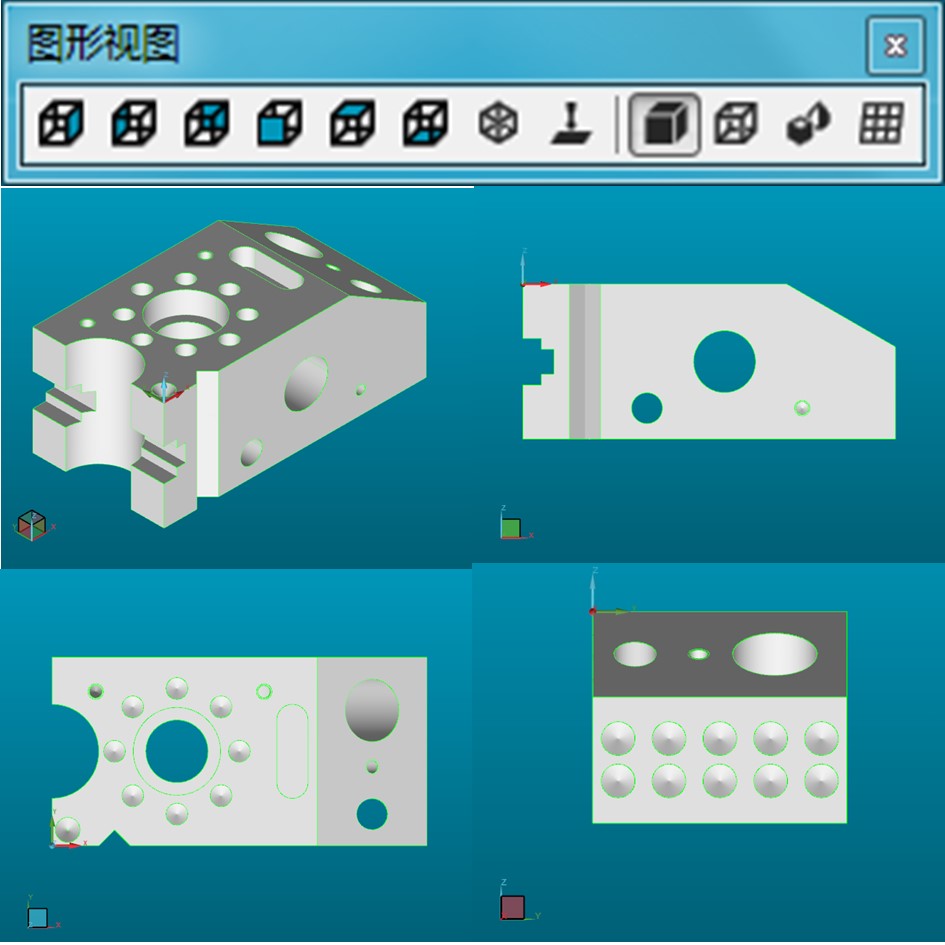

為了達到三坐標測量最優化路徑，提升測量效率，我們也可通過選擇六個方向的視圖進行輔助編程。

3、測量報告的選擇及排布

CAD視圖報告

報告中標簽的數量應控制在合理的數量范圍內，每一個標簽所指引的點位都需要清晰明了，應當避免標簽指向背面的位置不明的點位及出現線與線交叉的情況出現。

電極自動化檢測方案

模具與電極息息相關，保證高精度、大批量且規格一致的電極產出，是企業提質增效必不可少的環節。如何準確快速的測量電極，思瑞三坐標測量電極自動化檢測方案給你答案。

通過機器人、智能貨架、三坐標測量?jī)x以及中央控制系統組合成一條自動化檢測產線，為客戶提供完整而可靠的檢測環節和數據分析，讓電極智造提質增效，滿足模具制造企業發展規模和自動化需求。
