高精度復合式影像測量儀,支持多傳感器,讓復雜零件檢測變得更簡單
3.2.2
4.3.2
5.4.2

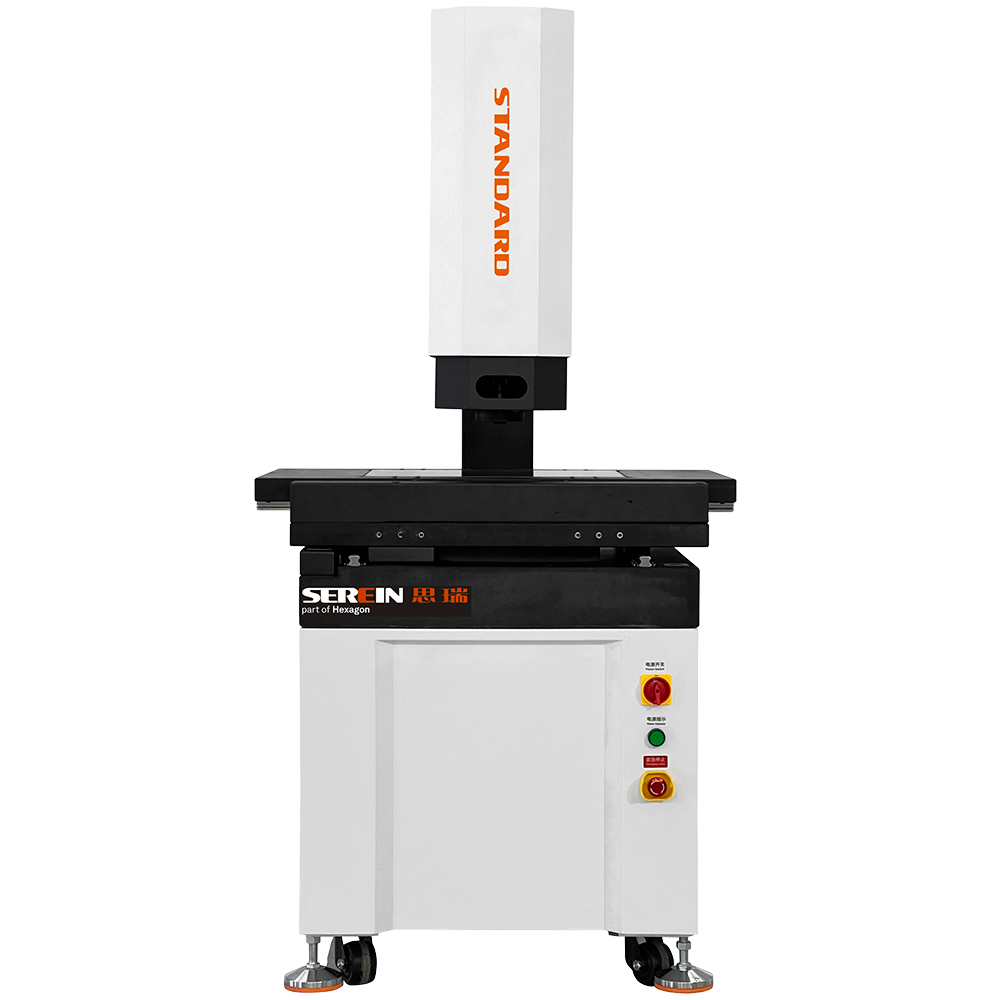

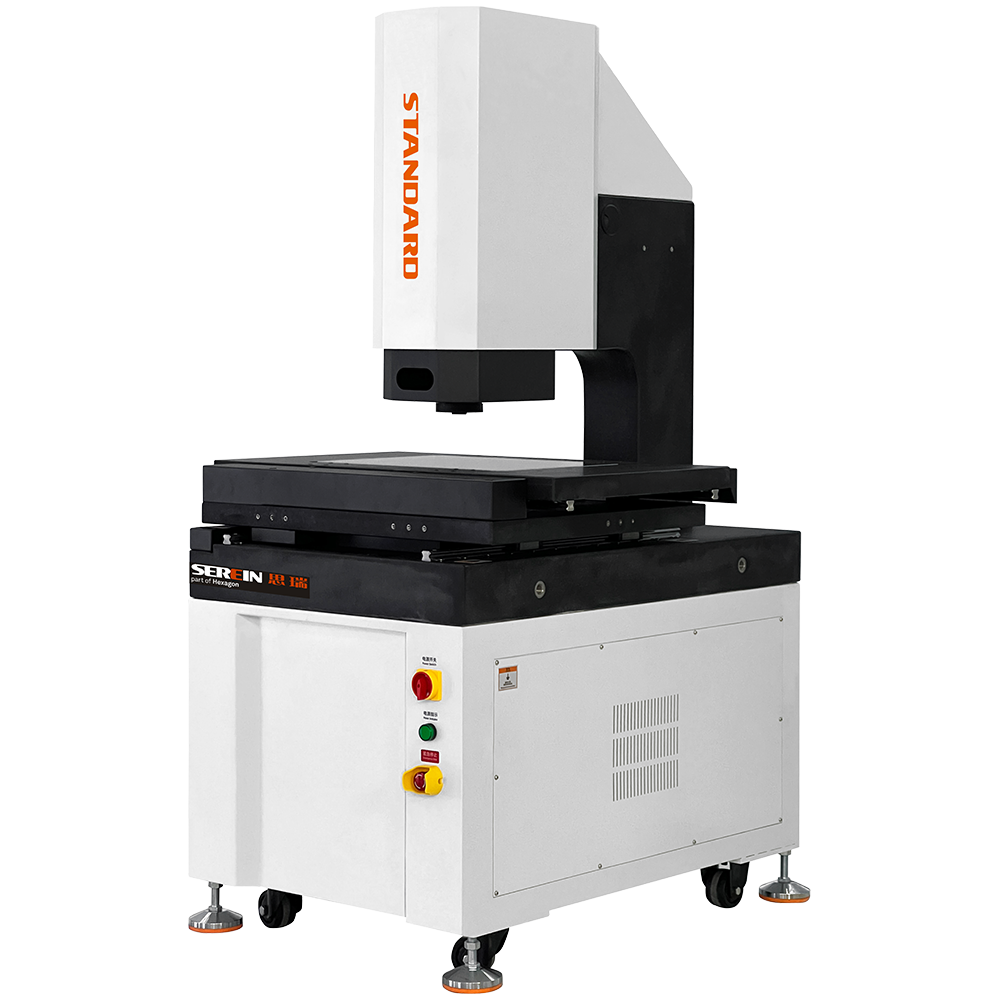

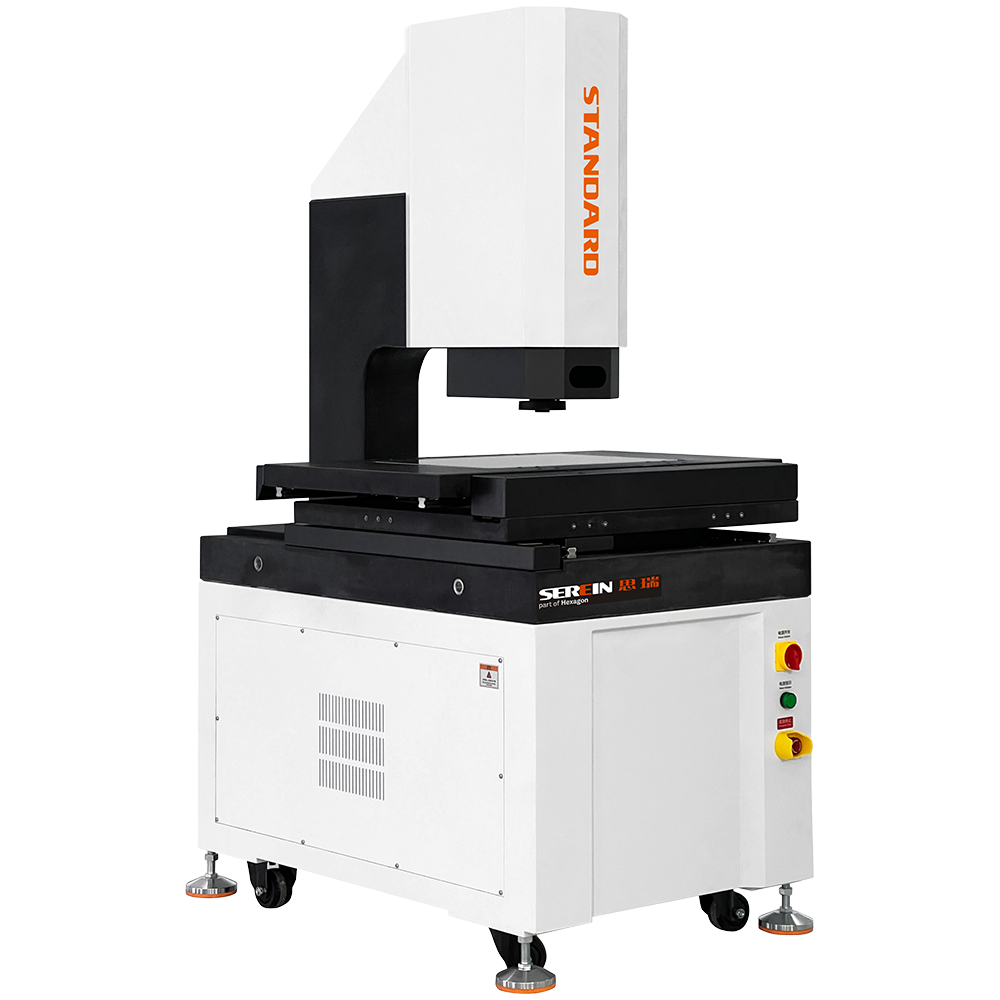

NEW STANDARD 系列能夠?qū)崿F(xiàn)絕大部分產品的二維檢測,并且可兼容共聚焦點白光、接觸式等多種傳感器實現三維檢測,滿足客戶多種檢測需求。這是一款響應市場需求的超高性價比機型。

? 結構一體式設計,模塊化設計,符合人體工學。
? XYZ 三軸CNC 全自動精密控制,精準定位。
? 采用花崗巖移動平臺和立柱結構,擁有良好的穩定性。
? 精密直線導軌,研磨級滾珠絲桿,確保運動系統精度和穩定性。
? 0.5μm 高精度玻璃光柵尺,確保定位精度和測量精度。
? 5 環8 區LED 表面光、同軸光和平行輪廓光,實現程控亮度調節。
? 6.5X 高清晰光學鏡頭,精確變倍,一次像素校正即可。
? 高分辨率數字相機,滿足清晰觀察和精確測量的需求。
? 影像和接觸測頭、激光坐標系統一合并,程序內可自由切換。
? 軟件可支持CAD 三維空間視圖,自動識別CAD 元素點、線、圓、平面、圓柱、圓錐、球、曲線、曲面,評價線輪廓和面輪廓。
? 軟件多種功能定制,可支持3D 導入導出、點云分析、SPC 分析。
型號 | 3.2.2 | 4.3.2 | 5.4.2 |
測量范圍 | 300×200×200 | 400×300×200 | 500×400×200 |
外形尺寸 | 640×873×1630 | 820×1033×1685 | 940×1213×1705 |
機器重量(Kg) | 325 | 470 | 600 |
注:由于產品性能的不斷改進,思瑞保留在未通知情況下進行產品技術參數更改的權利,圖片僅供參考,以實物為準。 | |||

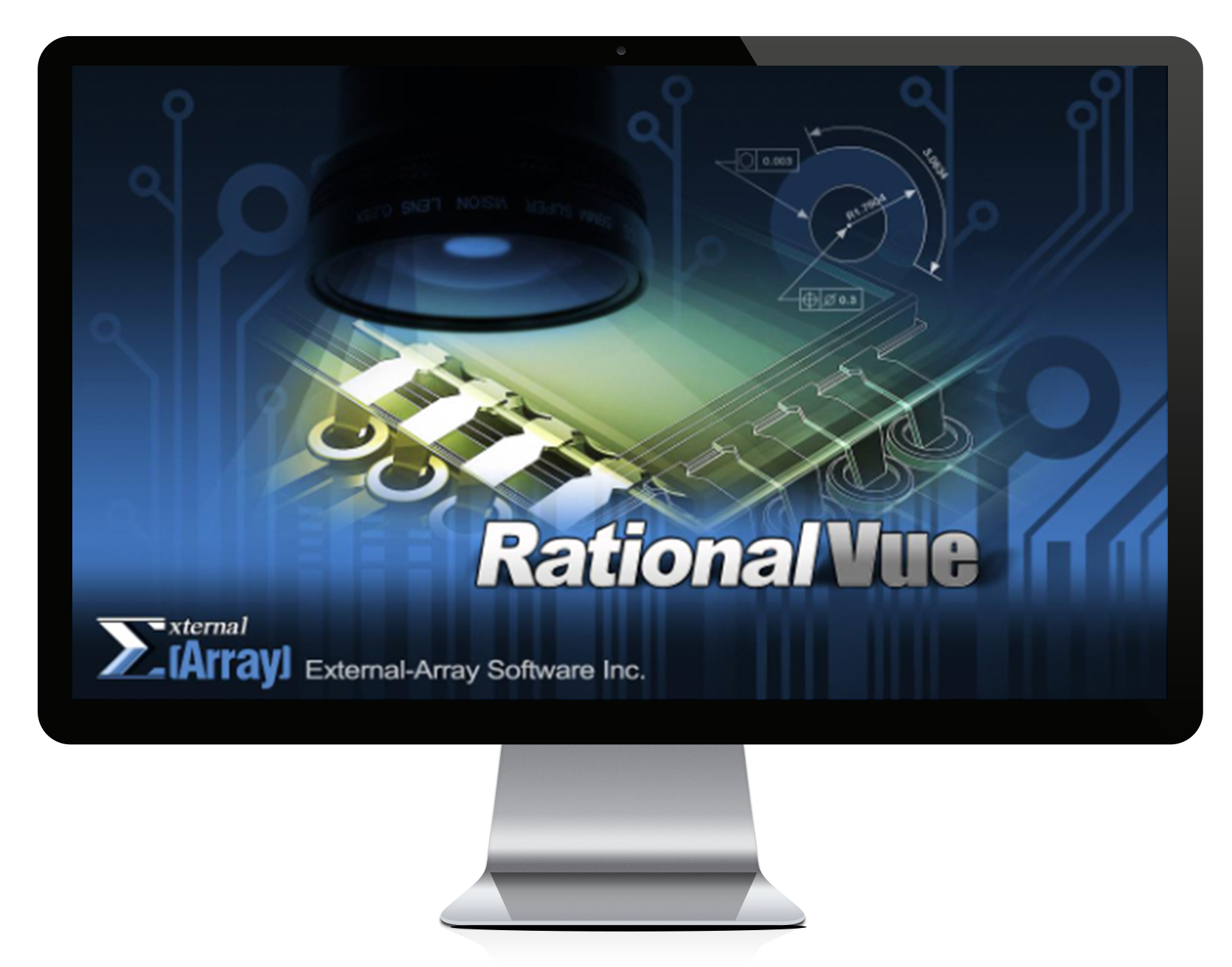

RationalVue是由知名計量軟件公司External-Array Technology Company繼RationalDMIS之后推的一款非接觸多探頭復合測量軟件。完全繼承了CAD無縫鏈接、圖形化顯示、快速拖拽式操作、實時數模比對、圖形報告多樣化等特點。
已獲得PTB認證
RationalVue算法通過這一認證充分證明影像軟件RaitonalVue算法的“正確性”、“可靠性”和“一致性”,為終端用戶提供放心可靠的計量軟件,為制造業質檢保駕護航。

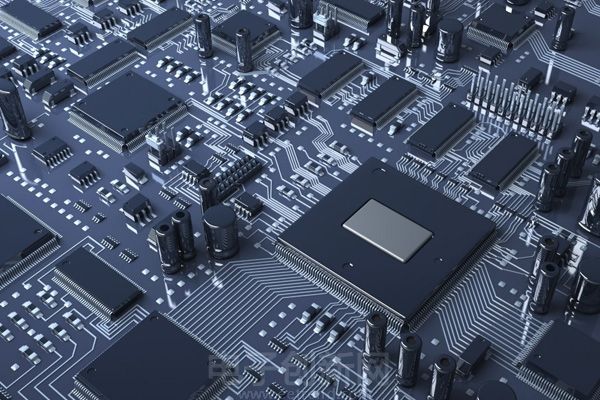

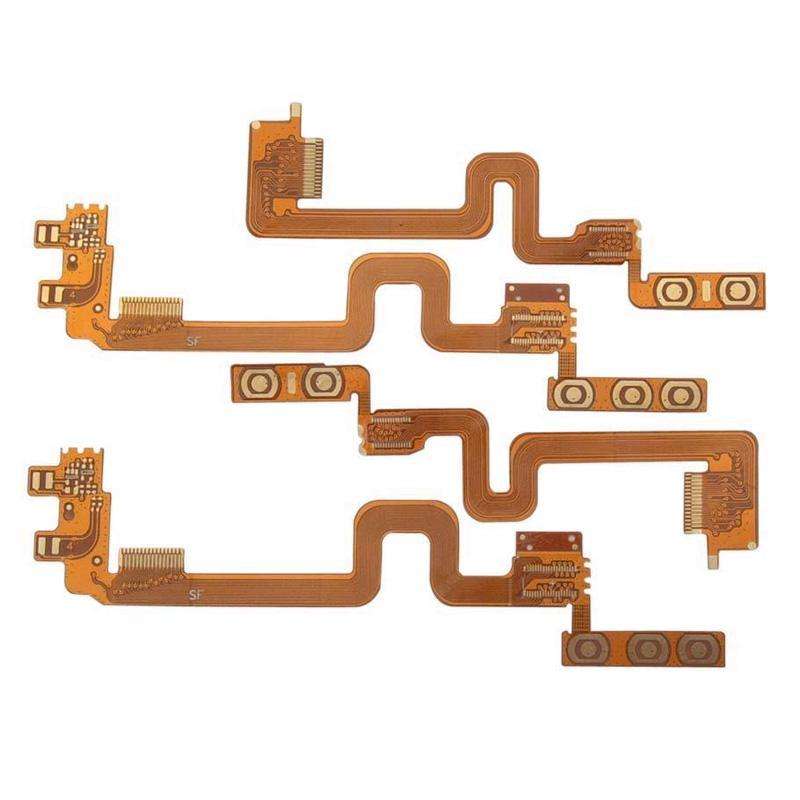

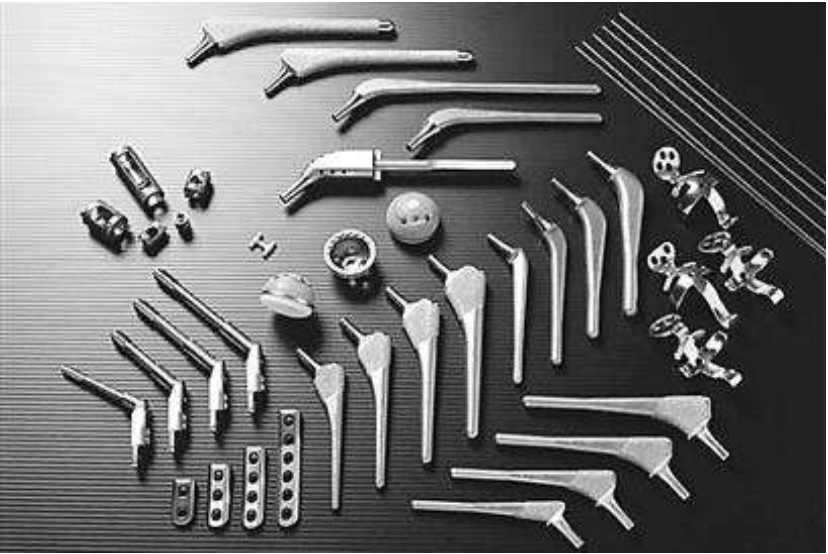

| - PCB | - 醫療植入器 | - FPC |
|
|
|
歡迎您在線預約調研。根據您的測量需求,我們將安排客服第一時間與您聯系并為您就近安排現場調研,幫助您更好的選型。
