思瑞三坐標PC-DMIS小圓弧半徑測量技術指南

在制造與質量控制領域，三坐標測量機是不可或缺的檢測設備。作為測量設備提供商，思瑞致力于為客戶提供實用的測量技術支持。在使用思瑞三坐標測量機配合PC-DMIS軟件進行精密檢測時，小圓弧半徑的測量操作技巧常常用到。以下為您詳細解析在PC-DMIS軟件中測量小圓弧半徑的標準化操作流程。

操作描述

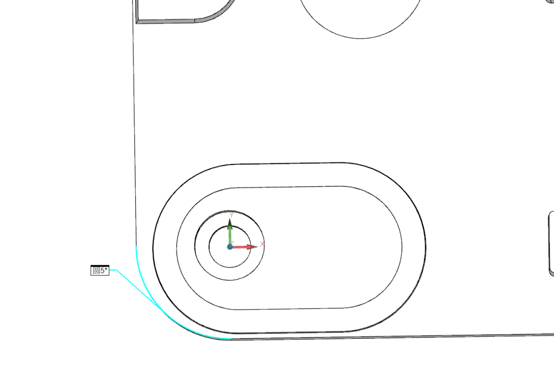

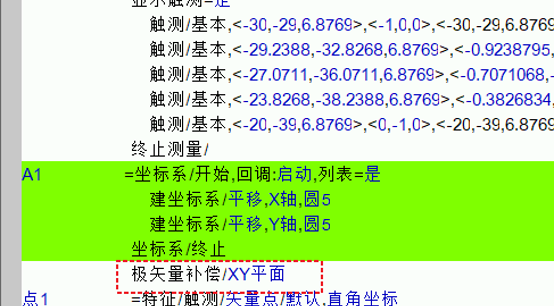

第一步：定位圓弧中心 使用思瑞三坐標進行測量時，首先需要準確測量出圓弧的中心。在測量完圓弧中心之后，下一步是將當前坐標系的原點偏置到該圓弧中心點上，為后續的極坐標測量建立基準。

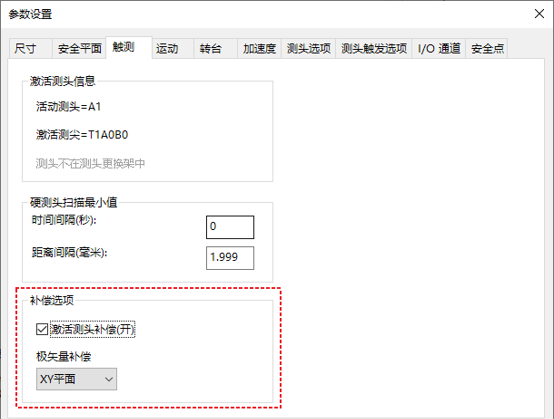

第二步：調整測頭補償方式 將測頭補償方式修改為極矢量補償，并選擇對應的工作平面。需要說明的是：如果您使用的是CAD模型輔助測量，則無需進行此項手動設置，軟件可直接通過矢量點進行自動補償。

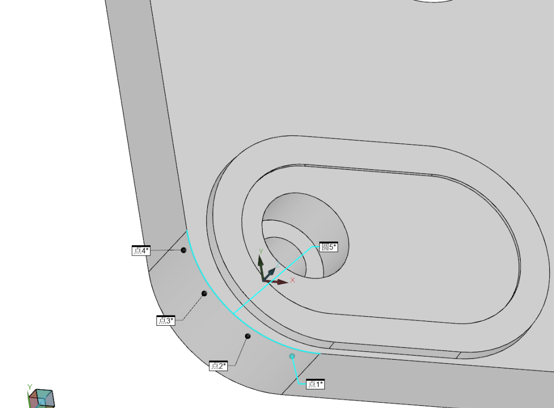

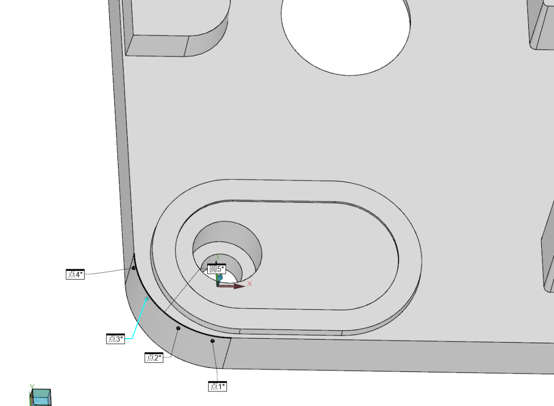

第三步：采集測量點 使用操縱桿，在圓弧面上測量3個或者3個以上的點。如果加載了CAD模型，則可以直接使用鼠標在模型上面取點。對于小圓弧測量，建議適當增加采樣點數量，并盡量在光亮區域進行測量，以減少余弦誤差，從而提高測量結果的穩定性。

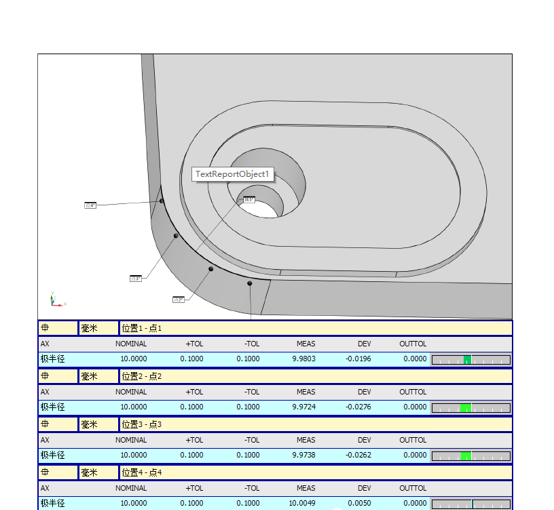

第四步：極徑特征評價 取點完成后，直接使用特征位置評價這幾個點的極徑，即可得出圓弧半徑的實際測量值。PC-DMIS軟件具備多種擬合算法，能夠確保評價結果的可靠性。

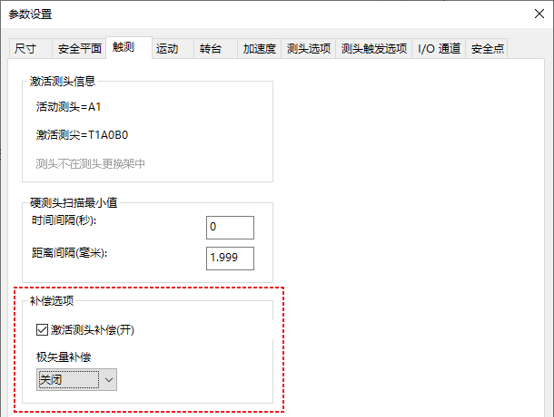

第五步：恢復常規測量設置 測量與評價結束后，請將極矢量補償功能關閉，以免影響后續其他特征的測量。

結果顯示與技術支持

通過上述步驟，您可以在PC-DMIS軟件界面中清晰地看到小圓弧半徑的實測數據與偏差結果。如果您在實際操作中遇到更復雜的檢測難題，或者需要針對特殊工件的測量方案，歡迎聯系思瑞。我們擁有全國線下服務站點，能夠?yàn)槟峁┘夹g(shù)培訓、軟件升級及質量顧問等服務，協助您提升產品質量控制水平。
