超大行程復合式影像測量儀應用之洗地機全尺寸測量方案

發表時間：2022-09-27 21:09:17 作者：三坐標來源：www.bjhjcf.com 瀏覽：

從掃地機器人，到吸塵器，再到專注解決清潔產品痛點的新晉懶人“神器“—洗地機，清潔產品不斷迭代。洗地機重新定義家居清潔美學，迅速火爆全網。


洗地機產品結構比普通清潔產品更為復雜，每一件高質量產品的背后都離不開高精密測量設備為其制造精度保駕護航。

面臨挑戰—材質特殊、大尺寸

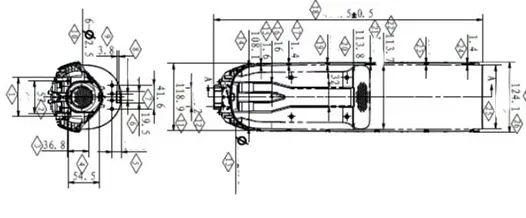

洗地機主機前殼精度不達標，影響產品裝配，進而造成損壞及污水外漏等問題。客戶需要測量洗地機主機前殼全尺寸，尺寸多且都是小距離尺寸，因此選擇影像測量儀能更高效的完成測量任務。

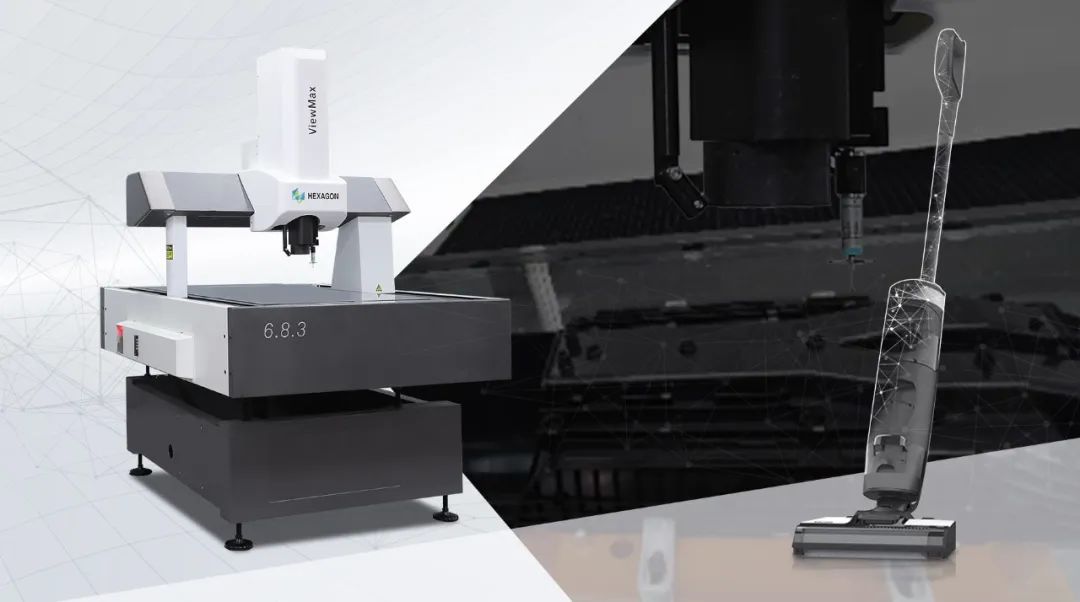

洗地機外殼的黑色塑膠件對光源要求高，且產品高100mm，常規物鏡，焦距不夠，測量時存在撞到的風險。通過各項因素比較，VIEWMAX L超大行程復合式影像測量儀，高性能的軟硬件配置，充分滿足洗地機外殼尺寸檢測需求。


產品使用治具裝夾，用基準孔建立坐標系，先后測量圓的孔位距離，即可得出相應的報告

1、VIEWMAX L影像儀量程大，最大行程可達兩米六，充分滿足洗地機殼體尺寸檢測需求，采用三角衡梁技術的大量程影像測量機，確保機器最佳的剛性質量比，精度更穩定。

2、針對外殼黑色塑膠件工件顏色材質的特性，VIEWMAX L影像儀搭配高清相機、優質光源及0.5X物鏡。智能、快捷、高效的多功能光源，可調節環形光，百分比分段實時測量，解決外殼黑色塑膠件工件特性難以被突出的測量難題。

3、測量過程全自動運行，無需人為干預，自動對焦，自動量測，自動尋邊，自動燈光調整，自動倍率切換，保證測量高效率。

4、測量效率高，氣浮導軌，無磨損；精密的研磨級滾珠絲杠，高速、高精度、高可靠性。

5、采用METUS測量軟件，檢測效率更高；直觀的操作頁面，可視化編程功能，讓METUS易學易用。功能強大的自動測量程序與便捷的圖形界面相結合，通過簡易的操作即可完成復雜的測量過程。

通過VIEWMAX L超大行程復合式影像測量儀，洗地機檢測效率超出客戶預期，獲得客戶的高度認可。
